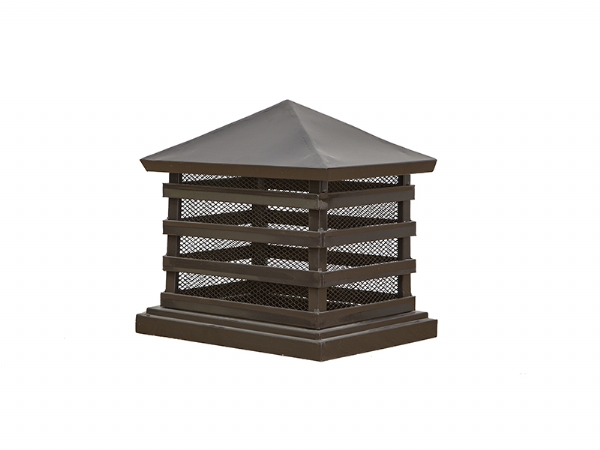

新型铝合金透气帽的组成

　　在连续生产实践中，一种新型铝合金的烟筒帽既能保持良好的排烟效果又能防风防雨，下面就给大家介绍一下新型铝合金透气帽的组成。

　　新型烟囱帽包括支撑部，支撑部的下部固定在烟囱口，上部伸出烟囱口，提供向上旋转的支撑；挡水板呈倾斜向下开口的凹形，固定在支撑部的上部，并以预定距离覆盖在烟囱开口上方；挡水板可在支撑部提供的向上旋转支撑下绕旋转支撑的中心轴旋转。支撑部包括至少一层支撑和转轴；支架水平固定在烟囱内，旋转轴与烟囱中心轴重合，上部伸出烟囱口，支架为旋转轴的垂直设置提供支撑。支架为十字支架、人字支架或五角星支架。

　　铝合金透气帽的转轴为实心金属杆；支撑部包括一层的十字形支撑，该十字形支撑焊接在烟囱内壁的外侧。挡水板为三角形、圆柱形或多边圆柱形，开口向下倾斜；挡水板焊接在支撑部的旋转支架顶部，焊接点为挡水板的中心平衡点。挡水板是一个向下倾斜的三角形开口，分为左翼部分和右翼部分，开口呈钝角。左侧和右侧为矩形金属板，在长度方向的中心线两侧向下弯曲，通过切割和倒角处理。挡水板脊与烟囱中心轴之间；挡水板与烟囱开口之间的距离为。乘以烟囱开口直径，水平面上挡水板的投影覆盖水平面上烟囱开口的投影。稳定板固定在挡水板向上一侧的脊上，稳定板倾斜延伸至挡水板的上侧，稳定板为三角形金属板。

　　从上述方案可以看出，本实用新型的烟囱帽具有以下有益效果：结构简单，故障率低，制造和维护成本低，不增加烟气排放距离，烟气排放效果好，稳定板不仅辅助导向，还起到阻尼器的作用，整体上避免了烟囱帽的轴向波动。

　　新型铝合金透气帽造型比较现代化，比较美观，可以起到对房屋进行装饰的作用，为建筑房屋增添不同的风景。
